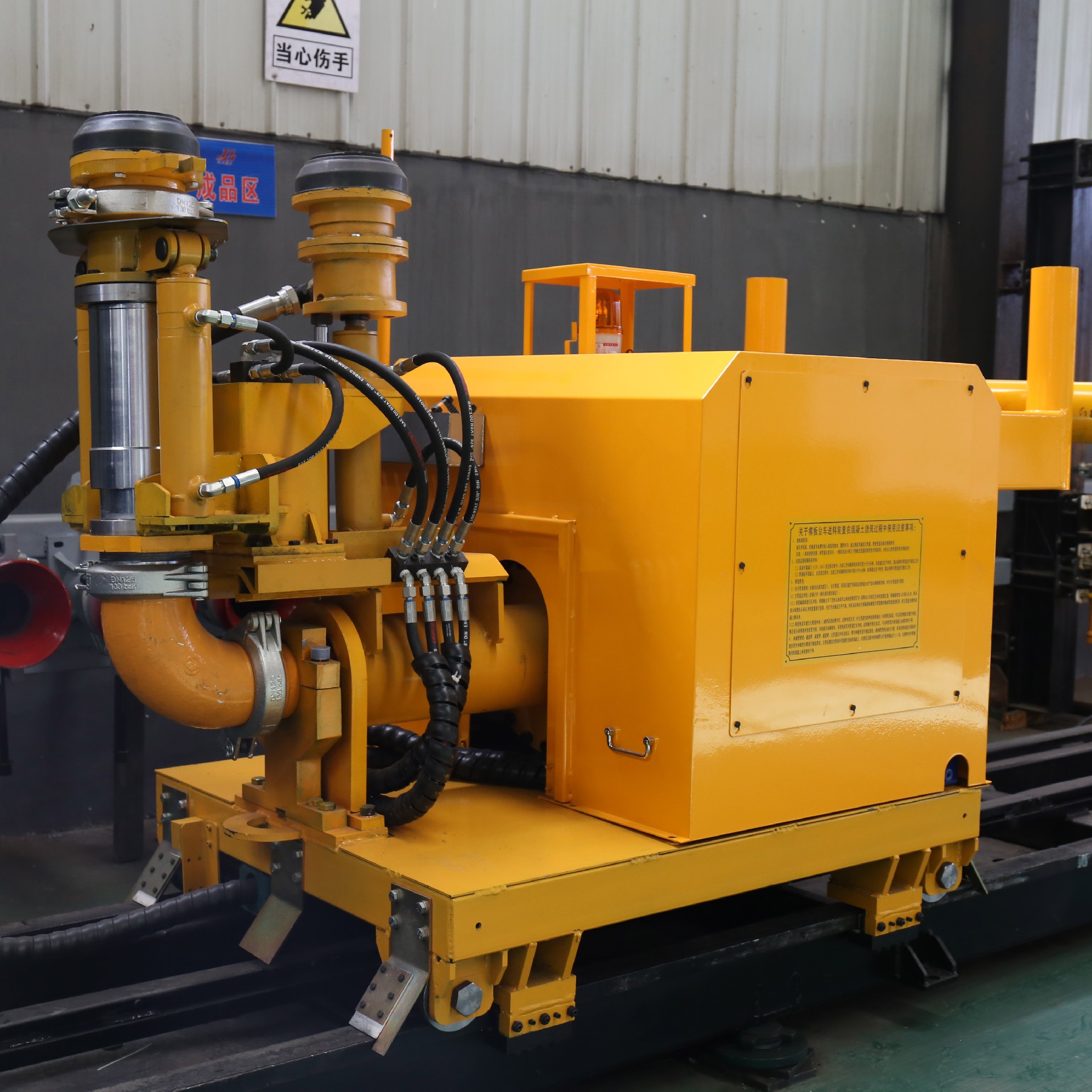

混凝土布料机

衬砌台车布料装置

1、用途和特点

混凝土布料机适用于模板台车混凝土砂浆自动输送工艺,可以实现注浆头长度方向行走, 左、上、右三个方向的旋转和伸缩,可以满足模板台车各个注浆口的注浆工作;并配有清洗头用于各料管内残存混凝土清洗工作。

2、主要技术参数



2.1

注浆头(油缸驱动)

2.1.1

旋转方向


左、上、右三个方向

2.1.2

注浆头向上*小距离(距离导轨底面)

mm

1604

2.1.3

注浆头左右*小距离(距离导轨中心线)

mm

900

2.1.4

注浆头油缸行程

mm

200

2.2

清洗头(油缸驱动)

2.2.1

清洗头油缸行程

mm

200

2.2.2

清洗方式


水气混合

2.2.3

开启方式


手动

2.3

移动平台

2.3.1

行走距离

mm

7200

2.3.2

行走速度


可调

2.3.3

行程限位

mm

行程两端电气限位

2.4

动力系统

2.4.1

系统*大工作压力

MPa

7

2.4.2

主电机功率

KW

2.2

2.4.3

设备总功率

KW

2.5

2.4.4

油箱容量

L

40

2.4.5

电源线


三相五线制

2.5

其他

2.5.1

设备外形尺寸LXBXH

9.2X2.4X1.65

2.5.2




2.5.3

设备总重量

Kg

3000


3、结构概述

 本机器由主机部分、动力机构及电气控制系统等组成,通过液压管路及电器装置联系起来构成一个整体。
